体育館への空調導入を検討する際、機器選定の前提として欠かせないのが空調負荷計算です。学校体育館への空調整備が国の補助制度とともに急速に進む中で、適切な負荷計算なしに機器容量を決めてしまうと、運転コストの増大や能力不足による快適性の損失、あるいは過大投資による予算の浪費といったトラブルにつながります。体育館は天井が高く床面積も大きい特殊な空間であり、一般のオフィスや教室とは異なる負荷特性を持っているため、専門的な知識に基づいた精密な計算が求められます。本記事では、体育館の空調負荷計算の基本的な考え方、計算に必要な要素、設計実務での具体的な手順、そして負荷低減のための工夫について、施設管理者や設計関係者にも役立つ形で実務的に解説いたします。

体育館の空調負荷計算が重要な理由と基本概念

空調負荷計算とは、対象となる空間を目標温湿度に維持するために空調機器が処理しなければならない熱量を算出する作業です。算出された負荷値をもとに必要な空調能力（kWまたは冷凍トン）を決定し、最適な機種選定へとつなげます。負荷計算を正確に行うことは、設備容量に過不足が生じないようにすることで、イニシャルコスト（初期費用）とランニングコスト（運用費）を両面から最適化するうえで極めて重要となります。

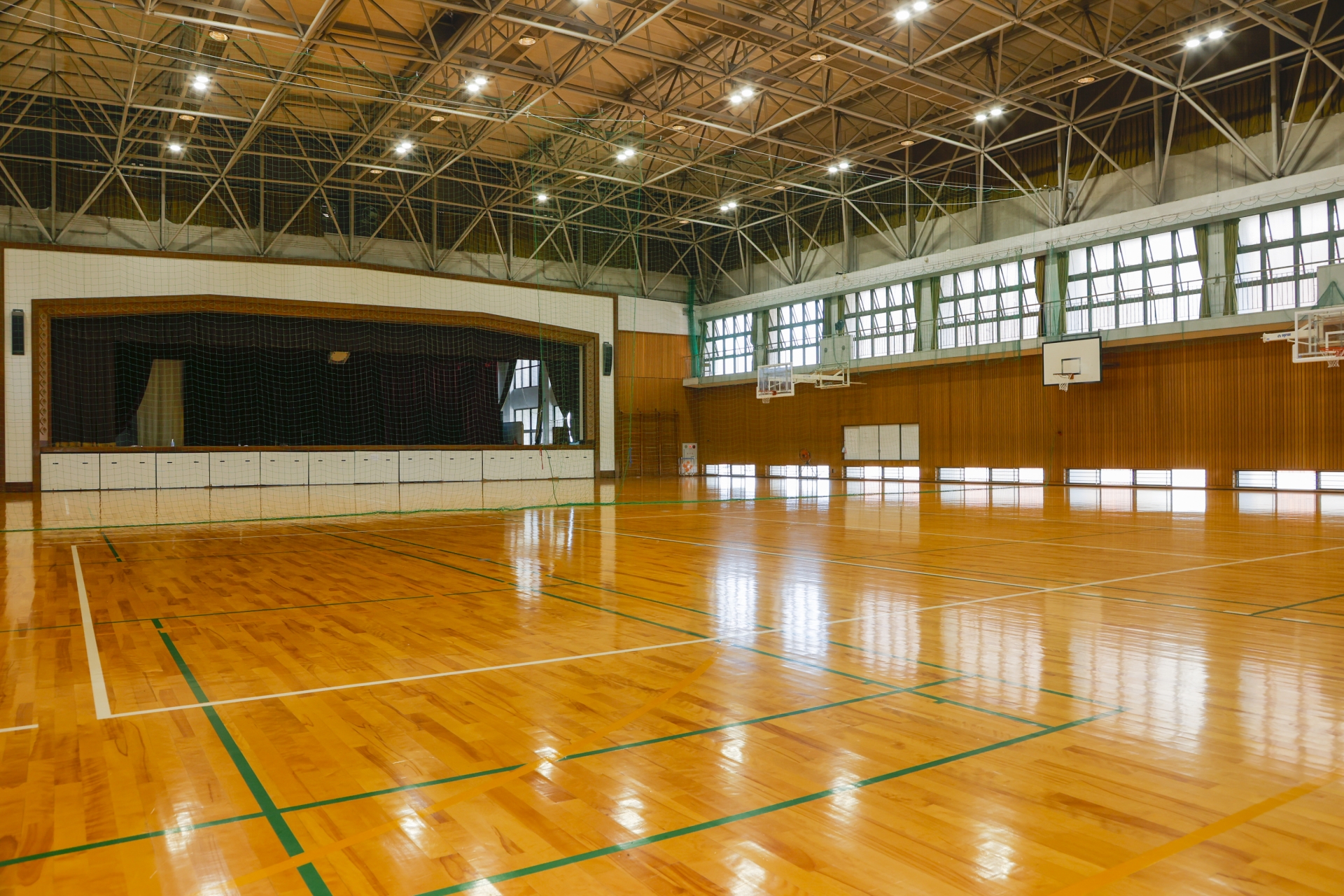

体育館は一般的な室内空間と比べて特殊な負荷特性を持っています。第一に、天井高が6mから12mと非常に高く、空気の総容積が大きいため熱容量が大きくなります。第二に、屋根面積と外壁面積が広く、夏季の日射と冬季の放熱の影響を受けやすい構造です。第三に、利用者の運動による発熱量が大きく、人体負荷が時間帯や行事内容によって大きく変動します。第四に、大型の窓やトップライトを備える体育館では日射負荷が顕著となります。これらの要素を総合的に考慮しなければ、現実的な負荷値を算出できません。

負荷計算が不十分なまま導入した空調は、夏場に能力不足で冷えない、冬場に床面まで暖まらない、運転時間が長くなって電気代が膨らむ、機器が頻繁に最大運転を強いられて寿命が短くなるといった問題を引き起こします。特に学校体育館では授業や部活動、地域開放、災害時の避難所利用など多様な用途に対応する必要があるため、ピーク負荷だけでなく部分負荷時の効率も含めた総合的な検討が欠かせません。基本設計の段階で熱負荷計算と省エネ効果のシミュレーションを精度高く行い、それに基づいた工事費を算出することで、施主と設計者が納得して進められるプロジェクトとなります。

負荷計算に必要な主な要素と計算手法

体育館の空調負荷計算では、外皮負荷、内部発熱負荷、換気負荷、すきま風負荷の4つを主軸として総合的に積算します。外皮負荷は屋根、外壁、開口部を通じて室内外で熱がやり取りされる量で、これは断熱性能、日射条件、外気温との温度差によって決まります。体育館は屋根面積が広いため、屋根からの日射負荷と冬季の放熱が外皮負荷の大半を占めることが多くなります。屋根材の色や反射率、断熱材の厚みと種類、屋根勾配など細かな条件が結果に影響します。

内部発熱負荷は、利用者の人体発熱、照明器具、各種電気機器から発生する熱量を合計したものです。体育館での運動時には、安静時の人体発熱量である約100W／人に対して、運動強度に応じて200Wから500W／人と大きく増加します。利用予定人数と運動種目の想定に基づいて適切な値を採用する必要があります。照明器具については、LED化されていれば発熱量は抑えられますが、従来型の水銀灯や蛍光灯の場合は照明負荷も無視できない大きさとなります。

換気負荷は、外気を室内に取り入れて室内空気を入れ替える際に発生する熱負荷です。建築基準法において1人あたり20㎥/hの換気量が必要とされており、体育館の収容人数に応じてかなりの換気量が必要となります。たとえば収容人数500人の体育館であれば、最低でも1万㎥/hの換気が必要となり、夏季・冬季の外気を空調空気に近づけるだけでも大きな熱量を消費します。最近では全熱交換器を導入して換気負荷を大幅に軽減する手法が一般的になっています。

すきま風負荷は、ドアや窓のすきまから出入りする外気による負荷で、気密性能の高い建物では小さくなりますが、出入りの多い体育館では無視できない要素です。これら4つの負荷を時間帯別、季節別に積算し、ピーク負荷と年間積算負荷の両方を算出することで、機器容量の決定と運転コストの試算が可能になります。手計算では膨大な作業量となるため、実務では「HASP」「BEST」「BEMS」などの専用シミュレーションソフトを用いることが一般的です。

体育館特有の設計条件と考慮すべきポイント

体育館の空調負荷計算では、一般建築物にはない固有の設計条件を考慮することが求められます。代表的な検討項目を以下の表にまとめました。

天井高が高いことで起きやすい現象が温度成層化です。暖房時には暖気が天井付近に滞留し、床面付近が冷たいまま、冷房時には冷気が床に滞留して天井付近が暑いままという状態になりがちです。これを防ぐためにはサーキュレーターの設置や、床吹出し方式、輻射式冷暖房の採用といった気流設計上の工夫が必要となります。

屋根への日射負荷を低減するためには、屋根面への断熱材追加、遮熱塗料の塗布、トップライトへの日射調整フィルムの貼付、屋根上設置の太陽光発電パネルとの組み合わせなど、建築側での対策を併用することが有効です。これらの対策により、ピーク負荷を10%から30%程度低減できるケースもあり、結果として空調機器の容量を一回り小さくでき、初期費用と運用コストの両方を抑制できます。

利用形態に応じた負荷の変動も大きな課題です。授業時には数十人の利用、体育祭やコンサート時には数百人から千人を超える利用、避難所利用時には24時間連続稼働など、シーンによって必要な能力が大きく変わります。インバータ制御による能力可変、複数台による分割運転、ゾーン別の独立制御といった柔軟性のあるシステム構成が求められます。スポーツ競技への配慮として、バドミントンや卓球など気流の影響を受けやすい競技では、吹出し風速や気流方向を細かく調整できる機種を選定することが利用者の快適性につながります。

負荷計算結果に基づく機器選定と省エネ設計

精度の高い負荷計算結果が得られたら、その値をもとに最適な空調機器の選定に進みます。体育館で採用される主な空調方式には、設備用パッケージエアコン、エアハンドリングユニット、輻射式冷暖房、スポットクーラーなどがあり、それぞれ初期費用と運転コスト、快適性、メンテナンス性で特徴が異なります。負荷計算結果に基づき、ピーク負荷をカバーできる能力を確保しつつ、年間の運転時間と部分負荷効率を考慮して機種を選ぶことが大切です。

省エネ設計の観点では、高効率機器の採用が大きな効果を生みます。冷房COP（成績係数）や年間エネルギー消費効率（APF）の高いインバータ式機器を選ぶことで、同じ快適性を維持しながら年間の電気代を20%から40%削減できることもあります。さらに、外気冷房やナイトパージといった自然冷却の活用、太陽光発電や蓄電池との連携、デマンド制御による電力ピークカットなどを組み合わせれば、トータルの省エネ性能をさらに高められます。

設計段階での負荷低減策として、屋根や外壁の断熱強化、トップライトへの遮熱処理、ガラスの複層化、気密性能の向上、軒や庇の活用、開口部の方位最適化など、建築側での工夫を併せて検討することが重要です。これらの対策はイニシャルコストはかかるものの、空調機器の容量を抑え、年間の運転コストを継続的に削減できるため、ライフサイクルコスト（LCC）の観点で見れば大きなメリットがあります。負荷計算と建築設計、設備設計を一体的に進めることで、長く快適に使える体育館を実現できます。施工後はBEMSなどの計測システムで実際の運転データを蓄積し、運用最適化に活用することで、設計段階の想定と実態のずれを修正しながら省エネ運用を継続できる体制を整えることもおすすめいたします。

まとめ

体育館の空調負荷計算は、機器選定と運用コスト最適化の出発点となる極めて重要な作業です。外皮負荷、内部発熱負荷、換気負荷、すきま風負荷の4つを主軸として、屋根面の日射、天井高による成層化、利用人数の変動、気流への配慮といった体育館固有の条件を加味しながら、精密にシミュレーションを行う必要があります。負荷計算が不十分なまま導入した空調は、能力不足や過大投資、運用コスト増といった問題を招くため、設計初期段階から専門家による精度の高い検討が欠かせません。負荷低減のための建築側の工夫、すなわち屋根断熱強化、遮熱塗料塗布、日射調整フィルム、複層ガラスの採用といった対策を組み合わせれば、空調容量を一回り抑えられ、イニシャルコストとランニングコストの両方を削減できます。負荷計算結果に基づく機器選定では、ピーク負荷だけでなく部分負荷効率や年間運転時間まで考慮し、高効率機器、外気冷房、デマンド制御などを組み合わせて省エネ性能を最大化することが望まれます。建築・設備・運用の3つを一体で考える総合的なアプローチこそが、長期にわたり快適で経済的な体育館空調を実現する鍵となります。
